根據游浸加噴淋式前處理設備工藝要求而設置固定槽，輸送線沿固定槽通過，從而達到表面清洗之目的，其主要優點有：設備投資較噴淋式要少，較復雜工件均能獲得良好的前處理效果。

游浸加噴淋式前處理設備生產線各工序噴淋管布置在隧道內，噴淋由各液槽的泵來提供。各工序間都有門洞板隔開，以防竄液。各加熱液槽的加熱形式有槽內和槽外。內加熱器有排管、蛇形管、波紋板等；外加熱器有列管、板式加熱器等。加熱介質有熱水、蒸汽、導熱油等。在脫脂、磷化工序分別設有除油系統和除渣系統。為防止各加熱段隧道頂部及門洞處溢出蒸汽，在隧道頂部設有排風機。浸槽式前處理：

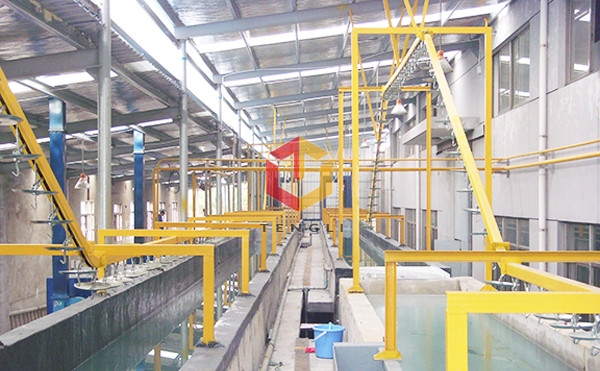

浸槽式前處理方法是涂裝前處理常用的方法之一。其過程是將被處理的工件浸沒在盛有槽液的前處理槽中，經過一定時間的化學反應來完成除油，除銹，磷化及鈍化等工序。按生產性質和工件輸送方式可分為通過式和固定式兩類浸漬設備。通過式浸漬設備是懸掛輸送機將工件連續地輸入浸漬槽而進行表面處理。固定式浸漬設備通常是用電葫蘆或自行車將工件間歇地輸入浸槽而進行表面處理。

游浸加噴淋式前處理設備是利用水泵將處理液噴淋到工件表面，來完成表面處理工序，其特點如下：
　　①由于槽液連續噴淋到工件表面上，不僅具有化學作用，同時還具有機械沖擊作用，縮短處理時間，生產效率高。
　　②由于槽液在工件表面不斷更新，加速化學反應，提高生產效率。
　　③所用的處理槽及水洗槽容積小，一次投料少，槽液及水槽加熱升溫快。
　　④較復雜的工件不能噴淋到所有表面，尤其是內表面、凹縫等處，影響處理效果。設備結構比浸漬設備復雜，需要水泵，增加電能消耗。
　　⑤適用于外形較簡單的各類工件。

2、游浸加噴淋式前處理設備主要是清潔鋁型材表面的污漬，并在表面形成一層鉻化膜，為噴粉作好前期工作。

3、游浸加噴淋式前處理設備工藝流程：裝筐→脫脂→水洗→（堿蝕）→水洗→表調（中和）→水洗→鉻化→水洗→熱（純）水洗→滴干→烘干→送噴涂上架（視工件特性靈活調整）其中：脫脂、堿蝕、表調、鉻化藥劑的濃度是根據供應廠家提供的濃度配槽液。水洗槽用一般的自來水，熱水洗用純水。（堿蝕可以不用）

4、游浸加噴淋式前處理設備分為：噴霧式、游浸式、潛泳式三種形式，視工件的具體生產要求靈活選擇處理方式。

A、噴霧式：噴霧式處理方式是利用噴淋原理，使藥液連續不斷的作用于工件表面，工作連續性強，效率高，適合大批量的作業要求，處理效果好，適合于較大管件，長件及結構較為簡單的物品，且一般采用架高結構，節省地面空間。

B、潛泳式：潛泳式處理方法通過吊空鏈傳送，讓工件浸入泳池，在藥液池中進行處理。適合各種復雜形狀的物件處理，效果好且節省藥水用量。

C、游浸式處理法是利用天車將工件吊浸入藥液池中,通過物理及化學方式，完成對工件表面的處理。適用于表面復雜，生銹嚴重的工件。脫脂、皮膜槽設置氣管，對處理液進行攪拌視工件的具體情況，可在藥液槽內設加熱裝置，提高處理效果。

游浸加噴淋式前處理設備與噴淋設備同屬于前處理設備，一般異型件噴淋處理不了，就需要全部浸入溶液中才能處理干凈。
